تستر کابل شبکه مدل SC8108:

تستر کابل شبکه مدل SC8108 که از نوع دیجیتالی است، یکی از پرکاربردترین و محبوب‌ترین ابزار‌ها در تجهیزات شبکه می‌باشد که جهت تست عملکرد درست کابل‌ها و اتصالات شبکه استفاده می‌گردد.

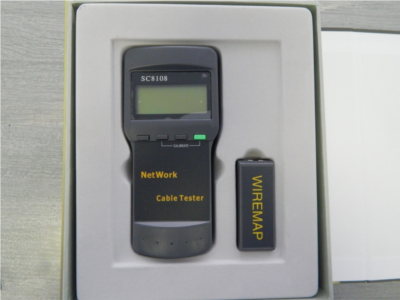

همانطور که در تصویر مشاهده می‌کنید این تستر به صورت دوتکه شامل بخش اصلی و ماژول‌(ریموت) می‌باشد. قسمت اصلی آن دارای یک نمایشگر سیاه و سفید از نوع LCD می‌باشد که امکان اندازه‌گیری دقیق کابل به متر و فوت را به کاربر می‌دهد.

این تستر که مجهز به نمایشگر 2.6 اینچی است، دارای قابلیت‌هایی نظیر محاسبه متراژ کابل شبکه و کیفیت سیگنال کابل، محل دقیق خطا در سیم‌کشی و یا اتصالات، نمایش اتصال کوتاه و یا عدم اتصال بین پین‌ها می‌باشد.

همچنین با استفاده از قسمت ریموت تستر، امکان تست کابل‌های بلند در زیر ساخت شبکه را فراهم می‌نماید.

کار با تستر کابل شبکه SC8108:

باید بدانید تستر کابل شبکه وسیله‌ الکترونیکی است که به سادگی رسانایی بین دو سر کابل را اندازه‌گیری می‌کند. هر تستر کابل شامل دو قسمت است که هر قسمت به یک سر کابل شبکه یا کیستون شبکه متصل می‌شود.

هنگامی که در کابل‌های شبکه مسی سیگنال وارد می‌شود میدان مغناطیسی بزرگی بوجود می‌آید که در اثر ایجاد این میدان مغناطیسی الکترون مربوط به زوج‌ها برروی یکدیگر القا شده و یکسری پارامتر‌های افت خط بوجود می‌آورد. این پارامتر‌ها هر کدام می‌توانند نمایانگر یک ایراد در کابل شبکه باشد که از طریق صفحه نمایش به نمایش درمی‌آیند که کدام شماره از هشت رشته سیم و کابل داخل کابل شبکه قطع و یا مشکلی دارد.

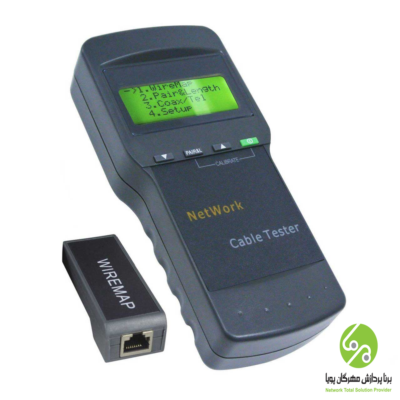

پس از روشن کردن تستر کابل شبکه، 4 گزینه نمایان می‌شود که هر‌کدام عملکرد متفاوتی دارند.

1. WireMap:

برای زمانی‌ است که می‌‌خواهیم بدانیم که آیا دوسر کابل به هم متصل بوده سوکت شبکه به صورت صحیح وصل شده است یا خیر. که در این صورت صحت پیام PASS نمایش داده شده، در صورتی که پیام FAIL نمایش داده شود باید مجددا سوکت زده شود‌. همچنین از روی صفحه نمایشگر می‌توانید متوجه شوید که سوکت سمتی که به آن متصل است سوکت MAIN است یا سوکت Remote مشکل دارد.
برای انجام تست کابل شبکه، ابتدا یک سر کابل شبکه را در پورت اصلی(main port) و سر دیگر کابل شبکه را در پورت loopback قرار می‌دهیم سپس تستر را روشن می‌کنیم. پس از نمایان شدن پیام pass، گزینه WireMap را از منو انتخاب کنید.
پس از تست، نتیجه به نمایش درمی‌آید و در صورتی که اعداد 1 تا 8 را همانند شکل بالا نمایش دهد به این معنی است که کابل سالم است و مشکلی ندارد.

اما اگر یکی سیم‌ها مشکل داشته باشد، همانند شکل بالا پیام fail روی صفحه ظاهر می‌شود. همچنین هرکدام از اعداد که به صورت x به نمایش درآمده است به این معنی است که به طور مثال سیم 2 و 5 مشکل دارند.

2- Pair & Lentgh:

این گزینه برای تخمین فاصله می‌باشد.

3-Coax/Tel:

برای چک کردن در حالت سوکت تلفن RJ-11 و کابل کواکسیال می‌باشد و اتصالات و ارتباط آن را بررسی می‌کند.

4- Setup:

مربوط به تنظیمات دستگاه مانند کالیبره کردن و انتخاب زبان و … می‌باشد.

جمع بندی:

به دلیل پیچیدگی بالا شبکه نیازمند این هستیم که دستگاهی داشته باشیم تا با استفاده از آن عیب‌‌های کابل شبکه را شناسایی کنیم و همچنین نحوه کارکردن با آن را بلد باشیم.

به همین دلیل ما به این فکر افتادیم تا برای شما مقاله‌ای با موضوع آموزش کار با تستر کابل شبکه مدل sc8108 تهیه کنیم. امیدوارم این مقاله برای شما مفید واقع شده باشد.
